Collettore di riscaldamento design standard - Soluzione di progetto per tempi di fornitura brevi

Distributore di riscaldamento design standard.
Sulla base di parametri specifici inerenti funzionamento, potenza e sito d'installazione, Hoval crea impianti su misura ad alta efficienza per la trasmissione e la distribuzione del calore. La progettazione e la realizzazione dell'impiantistica per edifici è generalmente un processo complesso, e quindi anche dispendioso in termini di tempo, che richiede un elevato grado di coordinamento tra committente, progettista, produttore e installatore.
Al fine di semplificare i processi di progettazione dei componenti di sistema, come i collettori di riscaldamento, e di abbreviare i tempi di fornitura, Hoval sviluppa sistemi con design standard pre-configurato.
Hoval TransShare con design standard garantisce rapidità: dalla progettazione alla fornitura in 3 settimane dalla fabbrica.

Procedura di richiesta e ordinazione del vostro collettore di riscaldamento con design standard

Semplice

Il design standard è chiaramente definito. Nondimeno, le varianti Basis, Comfort e Premium garantiscono una vasta gamma di conformazioni possibili per il vostro efficiente collettore di energia termica. «Design standard» significa assemblaggio personalizzato del collettore, circuiti di riscaldamento in diverse varianti con una dotazione definita, ma dimensionamento in base alle specifiche del progetto. La documentazione e le tabelle riportano tutte le informazioni necessarie. Inserite tutti i dati chiave più importanti relativi al vostro impianto nel 📑 Modulo di richiesta . Sulla loro base chiariremo i dettagli tecnici e formulando un'offerta per voi.

Su misura

La seconda fase della soluzione con design standard prevede la definizione del dimensionamento del collettore di riscaldamento idoneo per il vostro impianto. Affinché il collettore possa soddisfare con precisione i requisiti specifici, sarete voi a decidere numero, tipo e design standard dei circuiti di riscaldamento, nonché la posizione dell'alimentazione. Già nella fase di determinazione della struttura è possibile stimare le dimensioni. La progettazione e la produzione avvengono in base alle regole generali della tecnica riconosciute e sono conformi alla certificazione ISO 9001.

*Rapido

Il processo definito di scelta e ordinazione, con documentazione e relativi responsabili, prevede tempi stringati. In base al design standard, l'evasione dell'ordine è pertanto rapida, senza necessità di molti chiarimenti successivi o rettifiche extra. I moduli pre-assemblati vengono spediti all'indirizzo desiderato 3 settimane dopo il conferimento dell'ordine (escl. percorso, *dopo il chiarimento delle specifiche tecniche), cablati e pronti per il collegamento. Grazie al pre-assemblaggio completo, il montaggio e l'installazione richiedono il minimo impegno e sono eseguiti rapidamente.

Dotazioni caratteristiche

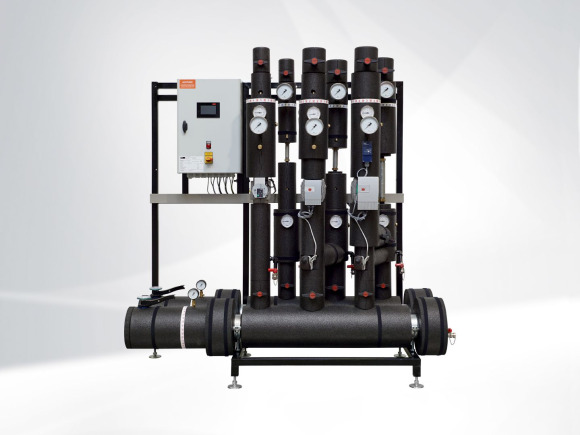

Il vostro collettore di riscaldamento Hoval TransShare: progettato con design standard, termoisolato, fornito cablato e pronto per il montaggio

Isolamento termico

Completamente isolato al 50 % o al 100 % secondo la legge sull'energia negli edifici (GEG) ✅

Circuiti di riscaldamento

Esecuzione personalizzata secondo il design standard Basic, Comfort o Premium ✅

Regolazione

Quadro elettrico ad armadio e regolatore DDC collegato elettricamente ✅

Alimentazione

Posizione a libera scelta ✅ (a sinistra, a destra o in alto)

Isolamento termico

Completamente isolato al 50 % o al 100 % secondo la legge sull'energia negli edifici (GEG) ✅

Circuiti di riscaldamento

Esecuzione personalizzata secondo il design standard Basic, Comfort o Premium ✅

Regolazione

Quadro elettrico ad armadio e regolatore DDC collegato elettricamente ✅

Alimentazione

Posizione a libera scelta ✅ (a sinistra, a destra o in alto)

Diametri nominali

A seconda dei requisiti, come collettore a tubo DN100 o DN150, con struttura modulare con dimensioni del telaio per due o tre circuiti di riscaldamento e kit ampliamento per un circuito di riscaldamento. Con struttura standard per i diametri nominali dei circuiti di riscaldamento da DN25 a DN50 (fino a 10.9 m³/h) e pressione nominale PN6.
  1. Valvola a tre vie (circuito di riscaldamento a miscelazione)
  2. Pompa
  3. Due dispositivi di intercettazione
  4. Due termometri
  5. Valvola di non ritorno
  6. Defangatore
  7. Sensore di temperatura (circuito di riscaldamento a miscelazione)
  1. Valvola a tre vie (circuito di riscaldamento a miscelazione)
  2. Pompa
  3. Quattro dispositivi di intercettazione
  4. Due termometri
  5. Valvola di non ritorno
  6. Defangatore
  7. Sensore di temperatura (circuito di riscaldamento a miscelazione)
  8. Due manometri (Ø63mm)
  9. Rubinetto di riempimento ed evacuazione
  1. Valvola a tre vie (circuito di riscaldamento a miscelazione)
  2. Pompa
  3. Quattro dispositivi di intercettazione
  4. Due termometri
  5. Valvola di non ritorno
  6. Defangatore
  7. Due sensori di temperatura (circuito di riscaldamento a miscelazione)
  8. Due manometri (Ø100 mm)
  9. Rubinetto di riempimento ed evacuazione
  10. Adattatore per contatore di calore

Ulteriori dotazioni a scelta in base alle esigenze del cliente

  • Isolamento termico con componenti stampati in EPP appositamente sviluppati, per un efficiente isolamento, senza CFC e alogeni, nessuna decolorazione o disgregazione dell'isolamento sotto l'influenza di raggi UV, struttura a celle chiuse, idoneo per ambienti umidi, elasticità durevole - l'elevata capacità di ritorno della forma corrisponde al 50 % o al 100% alla legge sull'energia negli edifici (GEG).
  • Regolatore DDC per la regolazione del/dei circuito/i di riscaldamento e della preparazione dell'acqua potabile, con tutti i sensori necessari e gli apparecchi di campo collegati, e una richiesta di calore per la generazione di calore. Come opzione è possibile l'accesso da remoto tramite un gateway con router Internet o un collegamento Internet pre-esistente.

Modulo di richiesta

Heizungsverteiler Hoval TransShare Standarddesign OnlineAnfrageformular

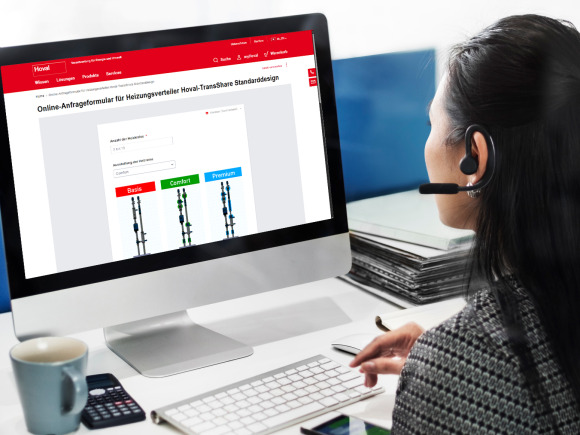

Potete assemblare con facilità il collettore di riscaldamento idoneo al vostro progetto mediante modelli di design standard chiaramente definiti nel  Modulo di richiesta online . Sulla base dei requisiti generali previsti dal progetto specifico viene selezionato il design standard idoneo, adattandolo in misura minima. Rispetto a componenti di sistema singolarmente progettati in modo specifico, i processi di ordinazione, fornitura e montaggio risultano così notevolmente semplificati e velocizzati.


Factbook design standard - Informazioni utili per la progettazione


Per supportarvi in modo ottimale nella progettazione del collettore di riscaldamento con design standard Hoval, nel 📖Factbook troverete ulteriori informazioni.
Qualora doveste avere tuttavia ulteriori domande, i nostri consulenti del reparto vendite e i referenti personali nei reparti di progettazione sono a vostra completa disposizione, per fornirvi informazioni riguardo alla procedura da seguire.

«Semplice e rapido» - in poche parole...
