Distributeur de chauffage design standard - Solution de planification pour des délais de livraison courts

  • Film explicatif
  • Procédure de commande
  • Caractéristiques d'équipement
  • Formulaire de renseignements
  • Téléchargements
    • Distributeur de chauffage design standard
    A partir de paramètres individuels de fonctionnement, de puissance et de site, Hoval élabore des installations sur mesure et à haut rendement de transfert et de distribution de chaleur. En général, la planification et la fabrication de la gestion technique est un processus long et complexe caractérisé par un important besoin de concertation entre le mandant, le planificateur, le fabricant et l'installateur.
    Afin de simplifier les processus de planification des composants système comme les distributeurs de chauffage et réduire les délais de livraison, Hoval développe des systèmes au design standard préconfiguré.
    Demandez-nous conseil maintenant
    Le design standard Hoval TransShare est un gage de rapidité, de la planification à la livraison. Objectif: 3 semaines de délai de livraison départ usine!

    La procédure de demande et de commande de votre distributeur de chauffage en design standard

    Simple

    Le design standard est clairement défini. Toutefois, les variantes Basis, Comfort et Premium offrent de nombreuses possibilités d’agencement pour votre distributeur d’énergie thermique efficace. Un «design standard» signifie une composition individuelle du distributeur, des circuits de chauffage dans différentes variantes avec un équipement défini, mais un dimensionnement selon les spécifications du projet. La documentation de planification et les tableaux TransShare contiennent toutes les informations nécessaires. Saisissez les données les plus importantes de votre installation dans le 📑 Formulaire de renseignements . Sur la base de ces dernières, nous clarifions les détails techniques et établissons votre offre.

    Sur mesure

    Dans le design standard, vous définissez dans un deuxième temps le dimensionnement du distributeur de chauffage de manière appropriée à votre installation. Afin que le distributeur réponde précisément à vos exigences, vous décidez du nombre, du type et du design standard des circuits de chauffage et de la position de l’alimentation. Dès la détermination de la structure, il est possible d'estimer les dimensions. La planification et la fabrication s’effectuent selon les règles de la technique généralement reconnues et sont certifiées ISO 9001.

    *Rapide

    Le processus de sélection et de commande défini avec les documents et les responsables correspondants est organisé de manière rigoureuse. Sur la base du design standard, la commande est rapidement exécutée en conséquence, sans trop de demandes de renseignements, ni aller-retours supplémentaires. Nous expédions les modules préfabriqués 3 semaines après passation de la commande (hors itinéraire, *après clarification des consignes techniques), câblés, prêts à brancher à l'adresse de votre choix. La préfabrication complète permet une réduction des frais de montage et une installation rapide.

    Caractéristiques d'équipement

    Votre distributeur de chauffage Hoval TransShare - planifié selon le design standard, avec isolation thermique, livré câblé et prêt à monter

    Isolation thermique

    Isolation complète avec 50 % ou 100 % selon GEG ✅

    Circuits de chauffage

    Exécution selon le design standard Basic, Comfort ou Premium ✅

    Régulation

    Armoire de commande et régulateur DDC précâblés ✅

    Alimentation

    Choix libre de position ✅ (à gauche, à droite ou en haut)

    Isolation thermique

    Isolation complète avec 50 % ou 100 % selon GEG ✅

    Circuits de chauffage

    Exécution selon le design standard Basic, Comfort ou Premium ✅

    Régulation

    Armoire de commande et régulateur DDC précâblés ✅

    Alimentation

    Choix libre de position ✅ (à gauche, à droite ou en haut)

    Diamètres nominaux

    Selon l'exigence comme manifold DN100 ou DN150 en conception modulaire, avec des tailles de cadre pour deux ou trois circuits de chauffage et kit d'extension pour un circuit de chauffage. Avec construction standard pour les diamètres nominaux de circuit de chauffage DN25 à DN50 (jusqu'à 10,9 m³/h) et la pression nominale PN6.
    1. vanne 3 voies (circuit mélangeur)
    2. pompe
    3. deux robinets d’arrêt
    4. deux thermomètres
    5. clapet anti-retour
    6. collecteur d’impuretés
    7. capteur de température (circuit mélangeur)
    1. vanne 3 voies (circuit mélangeur)
    2. pompe
    3. quatre robinets d’arrêt
    4. deux thermomètres
    5. clapet anti-retour
    6. collecteur d’impuretés
    7. capteur de température (circuit mélangeur)
    8. deux manomètres (Ø 63 mm)
    9. robinet de remplissage et de vidange
    1. vanne 3 voies (circuit mélangeur)
    2. pompe
    3. quatre robinets d’arrêt
    4. deux thermomètres
    5. clapet anti-retour
    6. collecteur d’impuretés
    7. deux capteurs de température (circuit mélangeur)
    8. deux manomètres (Ø100 mm)
    9. robinet de remplissage et de vidange
    10. adaptateur pour compteur de chaleur

    Autres options d'équipement sur demande du client

    • Isolation thermique avec éléments en EPP spécialement mis au point, pour assurer une isolation optimale, sans CFC ni halogène, pas de décoloration et de dissolution de l'isolation sous l'effet des UV, structure cellulaire fermée, adaptée aux locaux humides, élasticité durable - reprise élastique élevée, correspond à 50 % ou 100 % de la loi allemande sur l'énergie des bâtiments (GEG).
    • Régulateur DCC pour la régulation du/des circuit(s) de chauffage et du chauffage de l'eau chaude sanitaire avec tous les capteurs et appareils de terrain nécessaires et une demande de chauffe pour la production de chaleur. L'accès à distance est possible en option via une passerelle avec routeur Internet ou une connexion Internet existante.

    Formulaire de renseignements

    Hoval TransShare Standarddesign Formulaire de renseignements en ligne

    Vous pouvez aisément composer le distributeur de chauffage adapté à votre projet dans le  Formulaire de renseignements en ligne à l'aide de modèles au design standard clairement définis. Le design standard approprié est sélectionné puis adapté dans des proportions minimes sur la base des conditions-cadres individuelles de votre projet. Ce qui, en termes de temps, simplifie et accélère de manière significative la commande, la livraison et le montage, comparé à des composants système planifiés de manière individuelle.


    Factbook de design standard - Informations utiles pour la planification


    Afin de vous assister de manière optimale lors de la planification des distributeurs de chauffage au design standard Hoval, vous trouverez dans le 📖Factbook des informations complémentaires relatives au processus de planification.
    Si vous deviez toutefois avoir des questions, nos chargés de clientèle du service des ventes et les interlocuteurs personnels des départements de planification se tiennent volontiers à votre service pour vous conseiller et vous initier à la procédure.

    Formulaire de renseignements en ligne
    Téléchargements

    "Simple et rapide" - expliqué de manière simple...

    Ce contenu a été bloqué en raison de vos paramètres de cookies. Pour le visualiser, veuillez mettre à jour vos paramètres de cookies pour la publicité ciblée et les fonctionnalités.

    Galerie de photos - Exemples de design standard

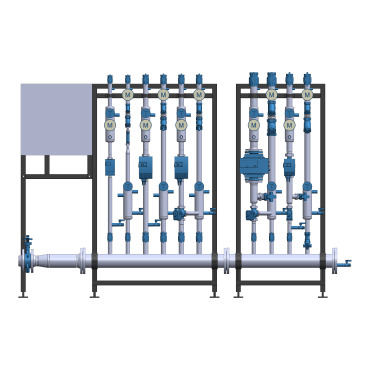

    Hoval TransSHARE 1E-4H-1IS standarddesign premium

    1 / 3Hoval TransSHARE 1E-4H-1IS standarddesign premium

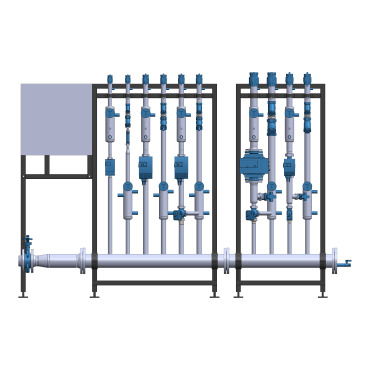

    Hoval TransSHARE 1E-4H-1IS standarddesign basic

    2 / 3Hoval TransSHARE 1E-4H-1IS standarddesign basic

    Hoval TransSHARE 1E-4H-1IS standarddesign comfort

    3 / 3Hoval TransSHARE 1E-4H-1IS standarddesign comfort
